The Ideagen NMT generates a system log stored on the server, accessible via the Mobile Maintenance app and Ideagen Noise.

---

Accessing the system log

You can access the system log through two methods:

• Mobile Maintenance app
• Ideagen Noise

Note: The Mobile Maintenance app only displays NMT system logs. From Ideagen Noise (Admin/Maintenance or Dashboard/Status), you can view and analyse system logs for other types of systems such as weather stations.

---

Understanding message categories

Messages are divided into four categories:

1xx - Summary messages

These messages are generated automatically once a day in the data centre, providing an overview of the day.

Message colour: Black

2xx - Info status messages

These are normal messages showing general system and NMT activity.

Message colour: Green

3xx - Warning messages

These messages highlight unexpected events that do not negatively impact normal operations.

Examples: GSM signal is low, NMT stream connection has disconnected.

Message colour: Light-Orange

4xx - Error messages

These messages indicate when something is wrong.

Examples: failed calibration, SLM not found, issues with storage.

In these cases, corrective action is usually required.

Message colour: Red

---

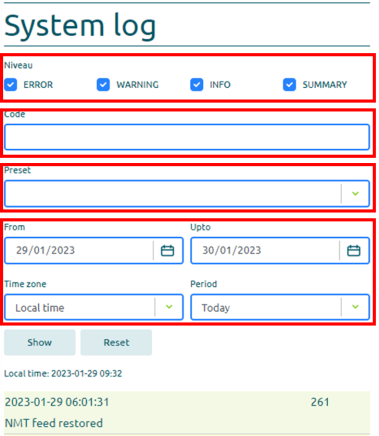

Viewing and filtering messages

By default, the system log shows all collected messages and information for the current day.

The Mobile Maintenance app allows you to filter messages by several means, which can be combined:

• Niveau
• Code (xyz, wxy)
• Preset
• Maintenance
• Calcheck
• Note
• Configuration
• Dates

---

Understanding message frequency

General messages by the NMT are shown:

• Twice a day
• Directly after the NMT has been started after being off for some time

Warning and error messages are shown every five minutes, for example low battery warnings.

---

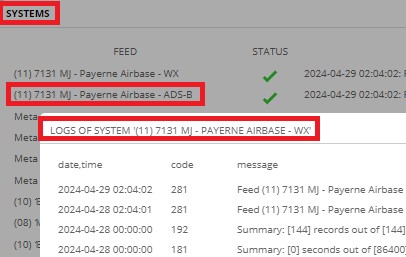

Monitoring auxiliary sensors

To monitor system status for auxiliary sensors (WX, ADS-B) from Ideagen Noise:

1. Go to the NMT STATUS dashboard.
2. Select the System panel.
3. Click on the line corresponding to one system to display the specific system logs.

---

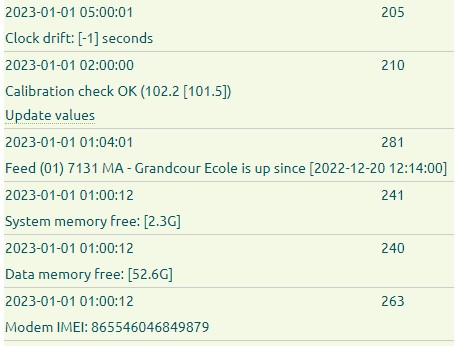

Reviewing the complete message list

The following tables provide the complete list of system log messages with their codes, descriptions, and meanings.

Summary and status messages

Summary Code 1xx	Info code 2xx	Warning code 3xx	Error Code 4xx	Description	Meaning
105	205	305	405	Clock drift: [%d] seconds	For NMTs, the clock drift derived from the minimum absolute difference between NoiseLevels.t_end and NoiseLevels.t_update.
115				Summary temperature ok/nok
151				151: Summary running on main power yes/no 351: Alert, Battery at [… V] 451: Error, Battery at [… V]	Information on mains power or alert/error messages about battery voltage level.
165				Summary GSM coverage
181				Summary uptime, seconds missing connection
192				Summary weather station data completeness	Number of meteo data records found compared to total expected (or ok).
193				Summary noise level data completeness	Number of noise level minute records found compared to total expected (or ok).
194				Summary noise climate completeness

Backup and calibration messages

Summary Code 1xx	Info code 2xx	Warning code 3xx	Error Code 4xx	Description	Meaning
	200		400	Backup %s type %s duration [%d], databasename, backuptype, timedelta	Backup %s type %s failed after [%d], databasename, backuptype, timedelta
	205	305	405	Time/Clock drift [-|%d sec fast/slow]	For NMTs, the clock drift derived from the minimum absolute difference between NoiseLevels.t_end and NoiseLevels.t_update.
	210		410	Automatic Calcheck 210 Calcheck OK 410: Calcheck failed	410: Calcheck results = UNK or out of tolerance or "Calibration check not performed: incompatible noise levels at start".
	211		411	Manual Calcheck OK/NOK [%.2f dB] (additional values)	411: Calcheck results = UNK or out of tolerance or "Calibration check not performed: incompatible noise levels at start".
	212		412	Acoustic calibration OK/NOK [%.2f dB], (additional values)
	213			Mic. sensitivy 4.318e-2 V	Implemented for XL2, and used for acoustic calibration result.
	215	315	415	Temperature = [%d C - %d C]	Information or alert/error messages on temperature in the cabinet.

Equipment and hardware messages

Summary Code 1xx	Info code 2xx	Warning code 3xx	Error Code 4xx	Description	Meaning
	220	320		Microphone (not) found
	221		421	0dB levels or NaN levels
	222	322		SLM FOUND
	223	323		WINDSHIELD FITTED	(Cirrus Galactus only)
	224			Audio dongle functioning
	225			Windshield found	(Cirrus Galactus only)
	226	326		Left / entered service mode	(Cirrus Galactus only)
		327		Received checksum error	(Cirrus Galactus only)

Maintenance and operational messages

Summary Code 1xx	Info code 2xx	Warning code 3xx	Error Code 4xx	Description	Meaning
	228	328		328 - start "Out of order" 228 - stop "Out of order"
	229			Stop maintenance
	230			Start maintenance visit
	231	331		Maintenance: 231 - scheduled or calibration 331 - unscheduled
	236			maintenance.battery_health.yes
	237			Manual note
	238	338		NMT note (note created by NMT after manual intervention) OR software update finished
	239			Picture / photo added (since 17-03-2021)
	240			Disk usage <disk usage stats>
	243	343		Start recording levels (343 is pending reboot)
		344		Powercycle modem
		345		Powercycle Sound Level Meter
		346		Powerycle meteo
	251	351	451	Running on mains power [%.2f V] Value based on thresholds in settings

Connection and system messages

Summary Code 1xx	Info code 2xx	Warning code 3xx	Error Code 4xx	Description	Meaning
	261	361		261: NMT feed restored 361: NMT stream disconnected	Data sent from NMT to server
		370	470	High CPU load: %.2f	What is being monitored is the load avg, which is the average number of processes ready to do work. The Pi has four cores/processing units. So if the loadavg exceeds four for a longer period this might suggest a bottleneck.
	271			User %s logged out
	273			User %s changed password
	280	380		280: Feed %s restored after <hh:mm:ss> 380: Feed %s dropped after silence for [ ] seconds	Based on timeout in System
	281	381		281: Feed %s is up since [ ] 381: Feed %s is down since [ ]
	282			User %s set {%s} (%d) to %d or User %s: changed changed setting or User %s: changed NMT (serial number, …) or User %s: updated annotation ('Access Restrictions' in info page)	Examples: name@domain.com: changed NMTxx Setting NoiseEvent:peak name@domain.com: changed Setting Calibrate:levels (old values / new values) name@domain.com: updated annotation
	283			User %s executed 'local command' (e.g. 'stats', 'updateconfig', 'calcheck', …)

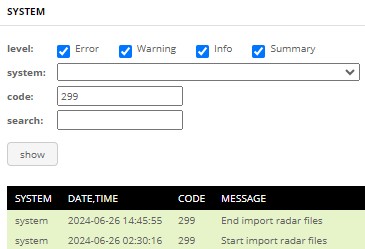

	299			Radar data files import (Armasuisse / SAF – MALS plus): start and end time	Not for NMTs. This message can be checked from Ideagen Noise, Admin/Maintenance menu, using the following settings:

Le Ideagen NMT génère un journal système stocké sur le serveur, accessible via l'application de maintenance mobile ainsi que via Ideagen Noise.

---

Accéder au journal système

Le journal système peut être consulté de deux manières :

• Via l'application Mobile Maintenance
• Via Ideagen Noise

Remarque : L'application Mobile Maintenance vous permet uniquement de visualiser les journaux système «NMT». En supplément, à partir de Ideagen Noise (Admin/Maintenance ou Dashboard/Status), vous pouvez consulter et analyser les journaux système d'autres types de «systèmes» (meteo, etc.).

---

Comprendre les catégories de messages

Les messages sont répartis en quatre catégories :

1xx - Messages récapitulatifs

Il s'agit de messages générés automatiquement une fois par jour par le serveur et donnant un aperçu de la journée.

Couleur du message : Noir

2xx - Messages d'état informatifs

Il s'agit de tous les messages normaux indiquant l'activité générale du système et de la NMT.

Couleur du message : Vert

3xx - Messages d'avertissement

Il s'agit de messages soulignant des événements inattendus qui n'ont pas d'impact négatif sur les opérations normales.

Exemples : Le signal GSM est faible, la connexion au flux NMT a été déconnectée.

Couleur du message : Orangé

4xx - Messages d'erreur

Il s'agit de messages indiquant que quelque chose ne va pas.

Par exemple : échec de l'étalonnage, SLM non trouvé, problèmes de stockage. Dans ces cas, une action corrective est généralement nécessaire.

Couleur du message : Rouge

---

Visualiser et filtrer les messages

Par défaut, le journal système affiche tous les messages et informations collectés pour la journée en cours.

L'application Maintenance Mobile permet de filtrer les messages par plusieurs moyens pouvant être combinés :

• Niveau
• Code (xyz, wxy)
• Preset
• Maintenance
• Calcheck
• Note
• Configuration
• Dates

---

Comprendre la fréquence des messages

Les messages généraux du NMT sont diffusés :

• Deux fois par jour
• Ou directement après le démarrage du NMT après un certain temps d'arrêt

Les messages d'avertissement et d'erreur s'affichent toutes les cinq minutes, par exemple les avertissements de batterie faible.

---

Surveiller les capteurs auxiliaires

En plus du journal système des NMTs, l'état des capteurs ou flux de données auxiliaires (WX, ADS-B) peut être contrôlé.

Pour accéder aux journaux des capteurs auxiliaires :

1. Accédez à Ideagen Noise.
2. Ouvrez le tableau de bord NMT STATUS.
3. Sélectionnez le panneau System.
4. Cliquez sur la ligne correspondant à un système pour afficher les journaux du système spécifique.

---

Consulter la liste complète des messages

La liste complète des messages est donnée ci-après.

Code récapitulatif 1xx	Code info 2xx	Code avertissement 3xx	Code erreur 4xx	Description	Signification
105	205	305	405	Clock drift: [%d] seconds	Pour les NMTs, la dérive d'horloge dérivée de la différence absolue minimale entre NoiseLevels.t_end et NoiseLevels.t_update.
115				Summary temperature ok/nok
151				151: Summary running on main power yes/no 351: Alert, Battery at [… V] 451: Error, Battery at [… V]	Information sur l'alimentation secteur ou messages d'alerte/erreur concernant le niveau de tension de la batterie.
165				Summary GSM coverage
181				Summary uptime, seconds missing connection
192				Summary Weather station data completeness	Nombre d'enregistrements de données météo trouvés par rapport au total attendu (ou ok).
193				Summary Noise Level data completeness	Nombre d'enregistrements de niveau de bruit par minute trouvés par rapport au total attendu (ou ok).
194				Summary noise climate completeness
	200		400	«Backup %s type %s duration [%d]», databasename, backuptype, timedelta	«Backup %s type %s failed after [%d]», databasename, backuptype, timedelta
	205	305	405	Time/Clock drift [-|%d sec fast/slow]	Pour les NMTs, la dérive d'horloge dérivée de la différence absolue minimale entre NoiseLevels.t_end et NoiseLevels.t_update.
	210		410	Automatic Calcheck 210 Calcheck OK 410: Calcheck failed	410: Résultats Calcheck = UNK ou hors tolérance ou «Calibration check not performed: incompatible noise levels at start».
	211		411	Manual Calcheck OK/NOK [%.2f dB] (valeurs supplémentaires)	411: Résultats Calcheck = UNK ou hors tolérance ou «Calibration check not performed: incompatible noise levels at start».
	212		412	Acoustic calibration OK/NOK [%.2f dB], (valeurs supplémentaires)
	213			Mic. sensitivy 4.318e-2 V	Implémenté pour XL2, et utilisé pour le résultat de calibration acoustique.
	215	315	415	Temperature = [%d C - %d C]	Information ou messages d'alerte/erreur sur la température dans l'armoire.
	220	320		Microphone (not) found
	221		421	0dB levels or NaN levels
	222	322		SLM FOUND
	223	323		WINDSHIELD FITTED	(Cirrus Galactus uniquement)
	224			Audio dongle functioning
	225			Windshield found	(Cirrus Galactus uniquement)
	226	326		Left / entered service mode	(Cirrus Galactus uniquement)
		327		Received checksum error	(Cirrus Galactus uniquement)
	228	328		328 - start «Out of order» 228 - stop «Out of order»
	229			Stop maintenance
	230			Start maintenance visit
	231	331		Maintenance: 231 - scheduled or calibration 331 - unscheduled
	236			maintenance.battery_health.yes
	237			Manual note
	238	338		NMT note (note créée par NMT après intervention manuelle) OU software update finished
	239			Picture / photo added (depuis 17-03-2021)
	240			Disk usage <disk usage stats>
	243	343		Start recording levels (343 is pending reboot)
		344		Powercycle modem
		345		Powercycle Sound Level Meter
		346		Powerycle meteo
	251	351	451	Running on mains power [%.2f V] Valeur basée sur les seuils dans les paramètres
	261	361		261: NMT feed restored 361: NMT stream disconnected	Données envoyées du NMT au serveur.
		370	470	High CPU load: %.2f	Ce qui est surveillé est la charge moyenne (load avg), qui est le nombre moyen de processus prêts à travailler. Le Pi a quatre cœurs/unités de traitement. Donc si la charge moyenne dépasse quatre pendant une période prolongée, cela peut suggérer un goulot d'étranglement.
	271			User %s logged out
	273			User %s changed password
	280	380		280: Feed %s restored after <hh:mm:ss> 380: Feed %s dropped after silence for [ ] seconds	Basé sur le délai d'attente dans System.
	281	381		281: Feed %s is up since [ ] 381: Feed %s is down since [ ]
	282			User %s set {%s} (%d) to %d ou User %s: changed changed setting ou User %s: changed NMT (serial number, etc.) ou User %s: updated annotation («Access Restrictions» dans la page info)	Exemples: name@domain.com: changed NMTxx Setting NoiseEvent:peak name@domain.com: changed Setting Calibrate:levels (old values / new values) name@domain.com: updated annotation
	283			User %s executed «local command» (par exemple «stats», «updateconfig», «calcheck», etc.)
	299			Radar data files import (Armasuisse / SAF – MALS plus): start and end time	Pas pour les NMTs. Ce message peut être vérifié depuis Ideagen Noise, menu Admin/Maintenance, en utilisant les paramètres suivants :

Das Ideagen NMT erzeugt ein Systemprotokoll, das auf dem Server gespeichert wird und über die Mobile Maintenance App sowie über Ideagen Noise zugänglich ist.

---

Zugreifen auf das Systemprotokoll

Das Systemprotokoll kann über zwei verschiedene Schnittstellen aufgerufen werden:

• Mobile Maintenance App
• Ideagen Noise









Hinweis: Mit der Mobile Maintenance App können Sie nur „NMT”-Systemprotokolle anzeigen. Darüber hinaus können Sie über Ideagen Noise (Admin/Maintenance oder Dashboard/Status) Systemprotokolle für andere Arten von „Systemen” anzeigen und analysieren (Wetterstationen, …).

---

Verstehen der Nachrichtenkategorien

Die Nachrichten sind in 4 Kategorien unterteilt:

1xx - Summary messages

Dies sind Meldungen, die einmal am Tag automatisch im Rechenzentrum generiert werden und einen Überblick über den Tag geben.

Meldung Farbe Schwarz





2xx - Info status messages

Dies sind alle normalen Meldungen, die allgemeine System- und NMT-Aktivitäten anzeigen.

Meldung Farbe Grün





3xx - Warning messages

Dies sind Meldungen, die auf unerwartete Ereignisse hinweisen, die keine negativen Auswirkungen auf den normalen Betrieb haben.

Beispiele: GSM-Signal ist schwach, NMT-Stream-Verbindung wurde unterbrochen.

Meldung Farbe Hell-Orange





4xx - Error messages

Dies sind Meldungen, die anzeigen, wenn etwas nicht stimmt.

Zum Beispiel: fehlgeschlagene Kalibrierung, SLM nicht gefunden, Probleme mit der Speicherung. In diesen Fällen sind in der Regel Abhilfemaßnahmen erforderlich.

Meldung Farbe Rot

---

Anzeigen und Filtern von Nachrichten





Standardmäßig zeigt das Systemprotokoll alle gesammelten Meldungen und Informationen für den aktuellen Tag an.





Die Anwendung Mobile Maintenance ermöglicht das Filtern von Nachrichten durch mehrere Mittel, die auch kombiniert werden können:

• Niveau
• Code (xyz, wxy)
• Preset
• Maintenance
• Calcheck
• Note
• Configuration
• Dates

---

Verstehen der Nachrichtenhäufigkeit

Allgemeine Meldungen des NMT werden angezeigt:

• zweimal am Tag
• oder direkt nach dem Einschalten des NMT, nachdem dieser einige Zeit ausgeschaltet war

Warn- und Fehlermeldungen werden alle 5 Minuten angezeigt, z. B. Warnungen bei schwacher Batterie.

---

Überwachen von Zusatzsensoren





Um den Status von Zusatzsensoren zu überwachen:

1. Öffnen Sie Ideagen Noise.
2. Gehen Sie zum Dashboard NMT STATUS.
3. Wählen Sie den Bereich System.
4. Klicken Sie auf die Zeile des gewünschten Systems (WX, ADS-B).

Die spezifischen Systemprotokolle werden angezeigt.

Hinweis: Diese Funktion ermöglicht die Überwachung von Wetterstationen und anderen Datenströmen zusätzlich zu den NMT-Systemprotokollen.

---

Überprüfen der vollständigen Nachrichtenliste

Die vollständige Liste der Meldungen ist im Folgenden aufgeführt.

Summary Code 1xx

• 105/205/305/405: Clock drift: [%d] seconds – Für NMTs die Zeitabweichung, abgeleitet aus der minimalen absoluten Differenz zwischen NoiseLevels.t_end und NoiseLevels.t_update
• 115: Summary temperature ok/nok
• 151: Summary running on main power yes/no
• 351: Alert, Battery at [… V]
• 451: Error, Battery at [… V]
• 165: Summary GSM coverage
• 181: Summary uptime, seconds missing connection
• 192: Summary Weather station data completeness – Anzahl der gefundenen Meteodatensätze im Vergleich zur erwarteten Gesamtzahl
• 193: Summary Noise Level data completeness – Anzahl der gefundenen Geräuschpegel-Minutenaufzeichnungen im Vergleich zur erwarteten Gesamtzahl
• 194: Summary noise climate completeness

Info code 2xx

• 200: Backup %s type %s duration [%d]
• 205: Time/Clock drift [-|%d sec fast/slow]
• 210: Automatic Calcheck OK
• 211: Manual Calcheck OK/NOK [%.2f dB]
• 212: Acoustic calibration OK/NOK [%.2f dB]
• 213: Mic. sensitivity 4.318e-2 V – Implementiert für XL2 und für akustische Kalibrierungsergebnisse verwendet
• 215: Temperature = [%d C - %d C]
• 220: Microphone found
• 221: 0dB levels or NaN levels
• 222: SLM FOUND
• 223: WINDSHIELD FITTED (nur Cirrus Galactus)
• 224: Audio dongle functioning
• 225: Windshield found (nur Cirrus Galactus)
• 226: Left / entered service mode (nur Cirrus Galactus)
• 228: Stop „Out of order”
• 229: Stop maintenance
• 230: Start maintenance visit
• 231: Maintenance: scheduled or calibration
• 236: maintenance.battery_health.yes
• 237: Manual note
• 238: NMT note (Notiz vom NMT nach manueller Intervention erstellt) oder Software update finished
• 239: Picture / photo added (seit 17-03-2021)
• 240: Disk usage <disk usage stats>
• 243: Start recording levels
• 251: Running on mains power [%.2f V]
• 261: NMT feed restored – Daten vom NMT an den Server gesendet
• 271: User %s logged out
• 273: User %s changed password
• 280: Feed %s restored after <hh:mm:ss>
• 281: Feed %s is up since [ ]
• 282: User %s set {%s} (%d) to %d oder User %s: changed setting oder User %s: changed NMT oder User %s: updated annotation
• 283: User %s executed 'local command' (z. B. 'stats', 'updateconfig', 'calcheck')
• 299: Radar data files import (Armasuisse / SAF – MALS plus): start and end time – Nicht für NMTs

Warning code 3xx

• 305: Clock drift warning
• 315: Temperature alert
• 320: Microphone not found
• 322: SLM warning
• 323: WINDSHIELD warning (nur Cirrus Galactus)
• 326: Service mode warning (nur Cirrus Galactus)
• 327: Received checksum error (nur Cirrus Galactus)
• 328: Start „Out of order”
• 331: Maintenance: unscheduled
• 338: NMT note warning
• 343: Start recording levels (pending reboot)
• 344: Powercycle modem
• 345: Powercycle Sound Level Meter
• 346: Powercycle meteo
• 351: Battery alert
• 361: NMT stream disconnected
• 370: High CPU load: %.2f – Überwacht wird der load avg, der die durchschnittliche Anzahl der arbeitsbereiten Prozesse angibt. Der Pi hat 4 Kerne/Verarbeitungseinheiten. Wenn der loadavg über einen längeren Zeitraum 4 überschreitet, kann dies auf einen Engpass hinweisen
• 380: Feed %s dropped after silence for [ ] seconds – Basierend auf Timeout im System
• 381: Feed %s is down since [ ]

Error Code 4xx

• 400: Backup %s type %s failed after [%d]
• 405: Clock drift error
• 410: Automatic Calcheck failed – Calcheck-Ergebnisse = UNK oder außerhalb der Toleranz oder „Calibration check not performed: incompatible noise levels at start”
• 411: Manual Calcheck failed – Calcheck-Ergebnisse = UNK oder außerhalb der Toleranz oder „Calibration check not performed: incompatible noise levels at start”
• 412: Acoustic calibration error
• 415: Temperature error
• 421: 0dB levels or NaN levels error
• 451: Battery error
• 470: High CPU load error





Hinweis: Diese Nachricht kann über Ideagen Noise im Menü Admin/Maintenance mit den oben gezeigten Einstellungen überprüft werden.
