Understanding operating modes and startup procedures

This article explains the different operating modes of the Noise Monitoring Terminal (NMT) system and describes the startup sequence with status feedback indicators.

Understanding operating modes

The NMT system operates in several distinct modes, each indicated by specific visual feedback:

NMT is off
NMT is switched on, can access the internet, and is configured as Active (standard mode where all data are recorded and system alerts are enabled)
Same as the On/Active mode, but system alerts are disabled (see section 6.9)
NMT is On/Active, but not connected to internet due to permanent internet unavailability (see section 6.10)
NMT is On, connected to internet via a Wi-Fi hotspot connection (see section 9.2)
In case the USB data memory on the NMT is defective, the noise levels are still streamed by the NMT Manager to the central server

Recognising startup sequence and status feedback

The system provides visual and audio feedback during startup to confirm proper operation.

To verify the system is starting correctly:

Connect the power supply (mains or batteries). The system turns on automatically.
Check the Power Control Box shows four green LEDs lit at right bottom side.
Wait for the Sound Level Meter (SLM) to turn on (this can take a few seconds) and display noise levels between 20 decibels and 120 decibels.

Note: With an NTi XL2, a message "WPxx Aircraft" is displayed, indicating the NMT is configured to measure aircraft noise. WPxx can be WP30, WP40, or WP61 depending on the settings applied according to the hardware used. Regarding the reference direction, it can alternatively be configured as horizontal for urban noise monitoring. In such case the displayed symbol is → instead of ↑.

To monitor the modem status:

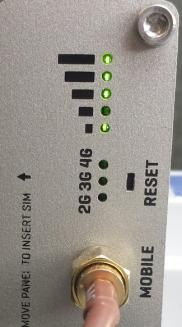

Observe the modem turns on and its LEDs are blinking during booting and network search.

To verify the StratoPi is operational:

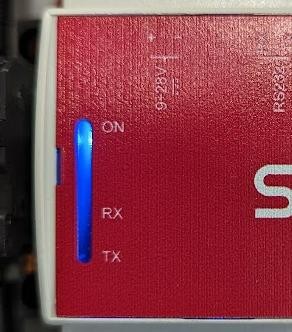

Check the StratoPi turns on and shows a blue LED on.

Special case: First start-up or after replacing the SD card:

The StratoPi will query the SLM serial number and then query the central server and download the NMT configuration

Normal situation: The NMT configuration is already known:

After a few seconds (typically about 30 seconds for an XL2-based NMT), the StratoPi makes two beeps
Noise levels are read from the XL2 and recorded

To confirm network connection:

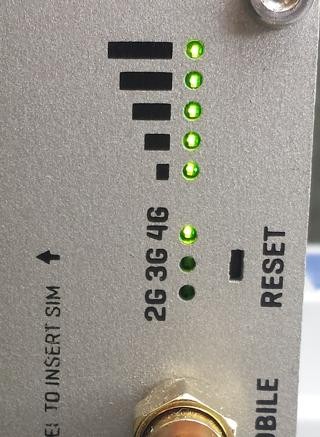

Wait a few minutes for the modem to show stable LEDs indicating network type and reception level.

To verify full operational status:

Listen for three beeps from the StratoPi after a few minutes (typically between five and 15 minutes).

The NMT is fully operational. The secured communication tunnel (SSH) is established and noise levels are being streamed to the central server.

To monitor ongoing data transfer:

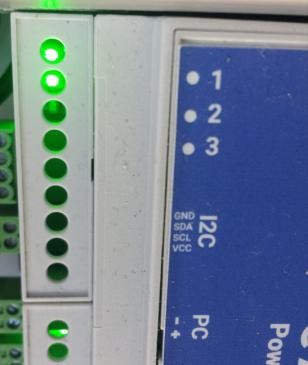

Check the LEDs 1 and 2 on the Power Control Box are blinking.

LED 1 indicates the transfer of noise levels between SLM and StratoPi (blinks every one second typically)
LED 2 indicates noise levels data streaming to the central server (blinks every five seconds typically). Live levels are visible from the Mobile Maintenance App

To recognise a system restart:

Listen for multiple fast beeps from the StratoPi.

This can occur when the reboot command is executed. This can also occur when the NMT setup has changed, for instance when the SLM's serial number has been changed due to a replacement.

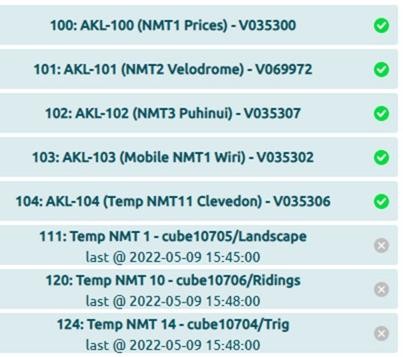

On the Mobile Maintenance App, the NMTs are displayed with the following colour codes:

Data received in the last five minutes

Data received in the last five minutes, but with a timestamp greater than five minutes (older than five minutes)

Data have not been received within the last five minutes

Understanding data feeds

The NMT system uses three types of data feeds to communicate with the central server:

First: Noise levels data stream (typically one-second LAeq values, sent every five seconds). Technically speaking, this is a TCP stream which is an open connection between the StratoPi and the Stream Receiver at the Ideagen server
Second: System status messages (every five minutes)
Third: Maintenance tunnel (SSH secured tunnel for all other data and commands)

Cet article décrit les différents modes de fonctionnement de la NMT, la séquence de démarrage avec les retours d'information visuels et sonores, ainsi que les flux de données transmis au serveur central.

Comprendre les modes de fonctionnement

La NMT peut fonctionner dans plusieurs modes selon son état de connexion et sa configuration :

Off : la NMT est éteinte
On/Active : la NMT est allumée, peut accéder à Internet, et est configurée comme Active. Il s'agit du mode standard où les données sont enregistrées et les alertes système sont activées
On/Silent : identique au mode On/Active, mais les alertes système sont désactivées (cf. paragraphe 6.9)
On/Offline : la NMT est On/Active, mais non connectée à Internet en l'absence permanente de celui-ci. Ce mode particulier est décrit au paragraphe 6.10
On/Wi-Fi : la NMT est On, connectée à Internet via un point d'accès Wi-Fi. Ce mode particulier est décrit au paragraphe 9.2
USB Memory Failure : si la mémoire USB du NMT est défectueuse, les niveaux de bruit continuent néanmoins d'être transmis par le NMT Manager au serveur central

Reconnaître la séquence de démarrage et les retours d'information

La NMT suit une séquence de démarrage spécifique avec des indicateurs visuels et sonores pour confirmer son état opérationnel.

Démarrage automatique :

Le système s'allume automatiquement dès que l'alimentation est connectée (secteur ou batteries). Le boîtier de contrôle de l'alimentation présente 4 LED vertes allumées sur le côté inférieur droit.

Initialisation du SLM :

Le SLM s'allume (cela peut prendre quelques secondes) et affiche les niveaux de bruit (entre 20dB et 120dB).

Avec modèle NTi XL2, un message « WPxx Aircraft » s'affiche, ce qui signifie que la NMT est configurée pour mesurer le bruit des avions.

Note : WPxx peut être WP30, WP40, WP61 selon les réglages appliqués en fonction du matériel utilisé. En ce qui concerne la direction de référence, elle peut également être configurée comme horizontale pour la surveillance de bruit urbain. Dans ce cas, le symbole affiché est → au lieu de .

Démarrage du modem :

Le modem s'allume et ses voyants clignotent (au cours du démarrage et de la recherche de réseau).

Démarrage du StratoPi :

Le StratoPi s'allume et affiche une LED bleue.

Cas particulier : tout premier démarrage ou après remplacement de carte SD. Le StratoPi va interroger le N° de série du SLM pour ensuite interroger le serveur central et télécharger la configuration de la NMT.

Cas nominal : la configuration de la NMT est déjà connue. Après quelques secondes (typiquement 30s pour une NMT basée sur un XL2), le StratoPi émet 2 bips. Les niveaux de bruit sont transférés par le XL2 et enregistrés par le NMT manager.

Connexion réseau établie :

Après quelques minutes, le modem affiche des voyants stables (type de réseau et niveau de réception).

NMT pleinement opérationnelle :

Après quelques minutes (généralement entre 5 et 15 minutes), le StratoPi émet 3 bips. La NMT est pleinement opérationnelle. Le tunnel de communication sécurisé (SSH) est établi et les niveaux de bruit sont transmis au serveur central.

Indicateurs LED du Power Control Box :

Les LEDs 1 et 2 du Power Control Box clignotent :

LED 1 : indique la communication des niveaux de bruit entre SLM et StratoPi - clignote toutes les 1s (typiquement)
LED 2 : indique le transfert des niveaux de bruit transmis au serveur central - clignote toutes les 5s (typiquement). Les niveaux temps-réel sont visibles depuis l'application Mobile Maintenance App

Redémarrage du StratoPi :

Lorsque le StratoPi doit redémarrer, cela est indiqué par une série de bips rapides.

Cela peut se produire lorsque la commande « reboot » est exécutée. Cela peut également se produire lorsque la configuration NMT a été modifiée, par exemple lorsque le N° de série du SLM a été changé (en raison d'un remplacement).

Codes couleurs dans l'application de maintenance mobile :

Sur l'application de maintenance mobile, les NMTs sont affichés avec les codes couleurs suivants :

Des données ont été reçues au cours des 5 dernières minutes.

Données reçues au cours des 5 dernières minutes, mais avec un horodatage > 5 min.

Données non reçues au cours des 5 dernières minutes.

Comprendre les flux de données

La NMT transmet trois types de flux de données au serveur central :

1er flux : niveaux de bruit

Typiquement, valeurs de LAeq 1sec, envoyées toutes les 5 secondes.

Techniquement, il s'agit d'un flux TCP qui est une connexion ouverte entre le StratoPi et le Stream Receiver sur le serveur Casper.

2ème flux : messages d'état du système

Envoyés toutes les 5 minutes.

3ème flux : tunnel de maintenance

Tunnel sécurisé SSH pour toutes les autres données et pour les commandes.

Dieser Artikel erklärt die verschiedenen Betriebsmodi des NMT-Systems, die Startsequenz mit Statusrückmeldungen und die Datenströme zwischen den Systemkomponenten.

Verstehen der Betriebsmodi

Das NMT-System kann in verschiedenen Modi betrieben werden, die jeweils unterschiedliche Funktionen und Konnektivitätszustände darstellen:

Aus: NMT ist ausgeschaltet.

Ein/Aktiv (Standardmodus): NMT ist eingeschaltet, kann auf das Internet zugreifen und ist als Aktiv konfiguriert.

Alle Daten werden aufgezeichnet
Systemwarnungen sind aktiviert

Ein/Stumm: Entspricht dem Modus „Ein/Aktiv”, aber die Systemwarnungen sind deaktiviert (siehe Abschnitt 6.9).

Ein/Offline: NMT ist On/Active, aber nicht mit dem Internet verbunden, da das Internet dauerhaft nicht verfügbar ist. Dieser spezielle Modus wird im Abschnitt 6.10 beschrieben.

Ein/Wi-Fi-Hotspot: NMT ist „On” und über eine Wi-Fi-Hotspot-Verbindung mit dem Internet verbunden. Dieser spezielle Modus wird im Abschnitt 9.2 beschrieben.

USB-Speicher defekt: Falls der USB-Speicher des NMT defekt ist, werden die Geräuschpegel trotzdem vom NMT-Manager an den zentralen Server gestreamt.

Erkennen der Startsequenz und Statusrückmeldungen

Das NMT-System durchläuft beim Einschalten eine definierte Startsequenz mit visuellen und akustischen Rückmeldungen.

Automatisches Einschalten:

Das System schaltet sich automatisch ein, sobald es mit Strom versorgt wird (Netz oder Batterien).

Power Control Box:

Die Power Control Box zeigt 4 grüne LEDs an der rechten unteren Seite an.

SLM-Start:

Der SLM schaltet sich ein (dies kann einige Sekunden dauern) und zeigt die Lärmpegel an (zwischen 20dB und 120dB).

Mit Modell NTi XL2 wird die Meldung „WPxx Aircraft” angezeigt: Sie bedeutet, dass der NMT für die Messung von Fluglärm konfiguriert ist.

Hinweis: WPxx kann WP30, WP40, WP61 sein, abhängig von den Einstellungen, die je nach verwendeter Hardware vorgenommen werden. Die Referenzrichtung kann für die Überwachung von Stadtlärm alternativ als horizontal konfiguriert werden. In diesem Fall lautet das angezeigte Symbol → anstelle von ↑.

Modem-Start:

Das Modem schaltet sich ein und seine LEDs blinken (Hochfahren, dann Suche nach einem Netzwerk).

StratoPi-Start:

Der StratoPi schaltet sich ein und zeigt eine blaue LED an.

Sonderfall: Bei der allerersten Inbetriebnahme oder nach dem Austausch der SD-Karte fragt das StratoPi die Seriennummer des SLM ab, um anschließend den zentralen Server abzufragen und die Konfiguration der NMT herunterzuladen.

Normalfall: Die Konfiguration der NMT ist bereits bekannt. Nach ein paar Sekunden (typischerweise etwa 30 Sekunden bei einem XL2-basierten NMT) gibt der StratoPi 2 Pieptöne ab: Die Geräuschpegel vom XL2 werden übertragen und aufgezeichnet.

Modem-Netzwerkverbindung:

Nach einigen Minuten zeigt das Modem stabile LEDs an (Netzwerktyp und Empfangspegel).

Vollständige Betriebsbereitschaft:

Nach einigen Minuten (normalerweise zwischen 5 und 15 Minuten) gibt der StratoPi 3 Pieptöne ab: Der NMT ist voll funktionsfähig. Der gesicherte Kommunikationstunnel (SSH) ist aufgebaut und die Geräuschpegel werden an den zentralen Server gestreamt.

LED-Statusanzeigen:

Die LEDs 1 und 2 an der Power Control Box blinken:

LED 1: Zeigt die Übertragung von Geräuschpegeln zwischen SLM und StratoPi an – blinkt (in der Regel) alle 1 Sekunde
LED 2: Zeigt die Geräuschpegel an, die an den zentralen Server übertragen werden – blinkt (in der Regel) alle 5 Sekunden. Die aktuellen Pegel sind in der mobilen Wartungs-App einsehbar

StratoPi-Neustart:

Wenn der StratoPi neu gestartet werden muss, wird dies durch mehrere schnelle Pieptöne angezeigt.

Dies kann passieren, wenn der Befehl „reboot” ausgeführt wird. Es kann auch passieren, wenn sich die NMT-Einstellungen geändert haben, z. B. wenn die Seriennummer des SLM geändert wurde (wegen eines Austauschs).

Farbcodes in der mobilen Wartungs-App:

In der App für die mobile Wartung werden die NMTs mit den folgenden Farbcodes angezeigt:

Daten wurden innerhalb der letzten 5 Minuten empfangen.

Daten, die in den letzten 5 Minuten empfangen wurden, aber mit einem Zeitstempel > 5 min.

Daten wurden in den letzten 5 Minuten nicht empfangen.

Verstehen der Dateneinspeisungen

Das NMT-System verwendet drei verschiedene Datenströme für die Kommunikation zwischen den Komponenten und dem zentralen Server.

Lärmpegel-Datenstrom:

Typischerweise 1s-LAeq-Werte, die alle 5 Sekunden gesendet werden.

Technisch gesehen handelt es sich dabei um einen TCP-Stream, der eine offene Verbindung zwischen dem StratoPi und dem Stream Receiver auf dem Casper-Server darstellt.

Systemstatusmeldungen:

Werden alle 5 Minuten übertragen.

Wartungstunnel:

Sicherer SSH-Tunnel für alle anderen Daten und für Befehle.
